一、产品介绍
DMC脉冲单机布袋除尘器属于机械抖动型除尘器,可以将气流中的粉尘以及颗粒进行收集和分离,主要采用机械振打方式进行清灰,该脉喷单机除尘器除尘器可配抛丸机,及砂机、粉碎机、筛砂机、混砂机等粉尘浓度较高的设备除尘,实践证明运行稳定,噪音小,除尘效率高,操作维修方便。脉喷单机除尘器主要由外壳体、高压风机、过滤布袋、集尘抽屉、腹腔室、进风管、风道、电路装置等组成。
二、产品结构

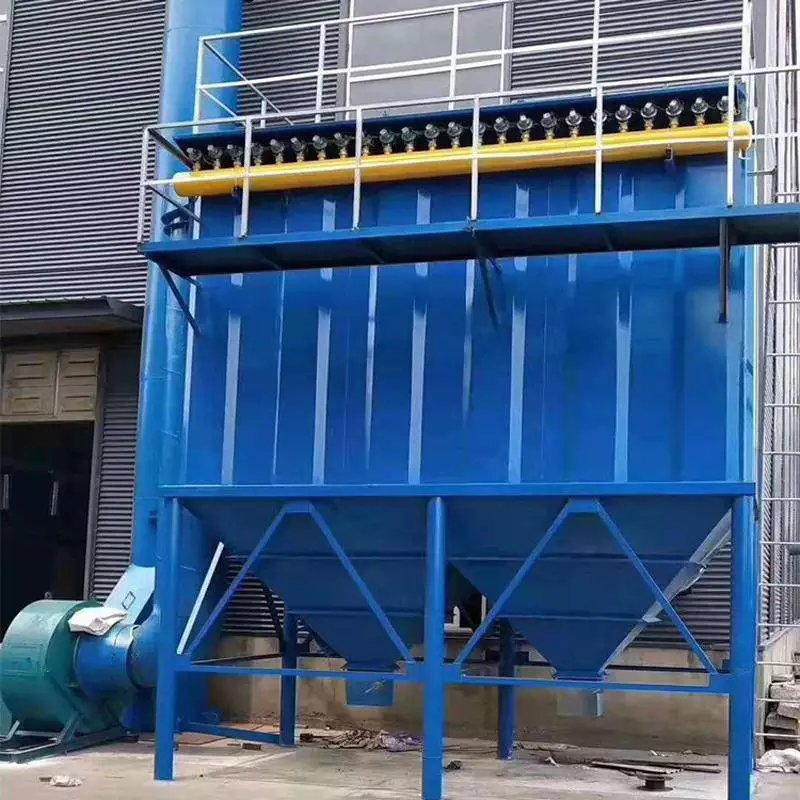

DMC脉冲单机布袋除尘器基本结构由风机、过滤器和集尘器三个部分组成,各部件都安装在一个立式框架内,钢板壳体,烘漆防锈,运行可靠,使用方便。DMC型脉冲单机布袋除尘器风机采用离心风机,风量大,风压高,并采用消声措施,噪音小。过滤器采用扁布袋组,每个布袋内装有弹簧钢丝网,过滤效果好。清灰机构采用电动机带动偏心轮、连杆使布袋抖动而清理沾在滤袋表面的粉尘。此脉喷单机除尘器除尘器设有检修门,方便检修和换袋。
三、工作原理
DMC
脉冲单机布袋除尘器工作原理为:含尘气体进入单机除尘器后,粉尘经过两级过滤,首先气流速的降低和气流方向的改变,使大颗粒的粉尘由于重力作用和惰性而沉降于集尘箱,而较轻、较细的粉尘则被滤袋阻留于袋壁,净化后的清洁空气再通过离心力的作用送回车间,从而减少热损失。
四、除尘特点
1、DMC脉冲单机除尘器采用分室停风脉冲喷吹清灰技术,克服了常规脉冲除尘器和分室反吹除尘器的缺点,清灰能力强,除尘效率高,排放浓度低,漏风率小,能耗少,钢耗少,占地面积少,运行稳定可靠,经济效益好。适用于冶金、建材、水泥、机械、化工、电力、轻工行业的含尘气体的净化与物料的回收。
2、由于采用分室停风脉冲喷吹清灰,喷吹一次可达到预期清灰的目的,所以清灰周期延长,降低了清灰能耗,压气耗量可大为降低。同时,滤袋与脉冲阀的疲劳程度也相应减低,从而成倍地提高滤袋与阀片的寿命。
3、检修换袋可在不停系统风机,系统正常运行条件下分室进行。滤袋袋口采用弹性涨圈,密封性能好,牢固可靠。滤袋龙骨采用多角形,减少了袋与龙骨的磨擦,延长了袋的寿命,又便于卸袋。
4、采用上部抽袋方式,换袋时抽出骨架后,脏袋投入箱体下部灰斗,由人孔处取出,_了换袋操作条件。
5、DMC脉冲单机除尘器箱体采用气密性设计,密封性好,检查门用优良的密封材料,制作过程中以煤油检漏,漏风率很低。
6、进、出口风道布置紧凑,气流阻力小。
五、产品设计
1、DMC脉冲除尘器按滤袋不同直径、每室滤袋的不同布置、过滤面积的不同,分成三种不同的系列,以室为单位组合成排,分成单排列和双排列。a.分单排和双排,滤袋尺寸为130X6000。脉冲喷吹压力可为低压(0.2-0.3Mpa),亦可为高压(0.4-0.5Mpa),由用户选用。b.只有双排布置,滤袋尺寸为130X6000。脉冲喷吹压力一般设计为低压(0.2-0.3Mpa)。c.只有双排布置,滤袋尺寸为160X6000。脉冲喷吹压力为高压(0.4-0.5Mpa)。 如用户有特殊要求,亦可按用户意见设计特殊型。
2、DMC脉冲单机
布袋除尘器进口粉尘浓度一般允许为50g/Nm3以下,如有特殊要求,可按用户要求设计。
六、技术参数:
性能、型号 | DMC-32 | DMC-48 | DMC-64 | DMC-80 | DMC-96 | DMC-112 |
总过滤面积(平方米) | 24 | 36 | 48 | 60 | 72 | 84 |
过滤风速(m/min) | 1.04~1.67 | 1.15~1.62 | 1.21~1.74 | 1.25~1.67 | 1.27~1.62 | 1.28~1.68 |
处理风量(立方米/h) | 1500~2400 | 2500~3500 | 3500~5000 | 4500~6000 | 5500~7000 | 6500~8500 |
滤袋数量(条) | 32 | 48 | 64 | 80 | 96 | 112 |
耗气量(立方米/min) | 0.032 | 0.048 | 0.064 | 0.08 | 0.096 | 0.11 |
入口浓度(g/立方米n) | 200 |
出口浓度(mg/立方米n) | 50 |
喷吹压力(MPa) | 0.5~0.7 |
承受负压(Pa) | 5000 |
设备阻力(Pa) | ≤1200 |
脉冲阀 | 规格 | 1" |
数量(个) | 4 | 6 | 8 | 10 | 12 | 14 |
电机型号功率 | Y90S-2 | Y90L-2 | Y100L-2 | Y132S1-2 | Y132S1-2 | Y132S2-2 |
(KW) | 1.5 | 2.2 | 3.0 | 5.5 | 5.5 | 7.5 |
设备重量 | DMC(A) | 1350 | 1620 | 1850 | 2360 | 2800 | 3200 |
DMC(B) | 1220 | 1470 | 1670 | 2150 | 2540 | 2880 |
